技術路線

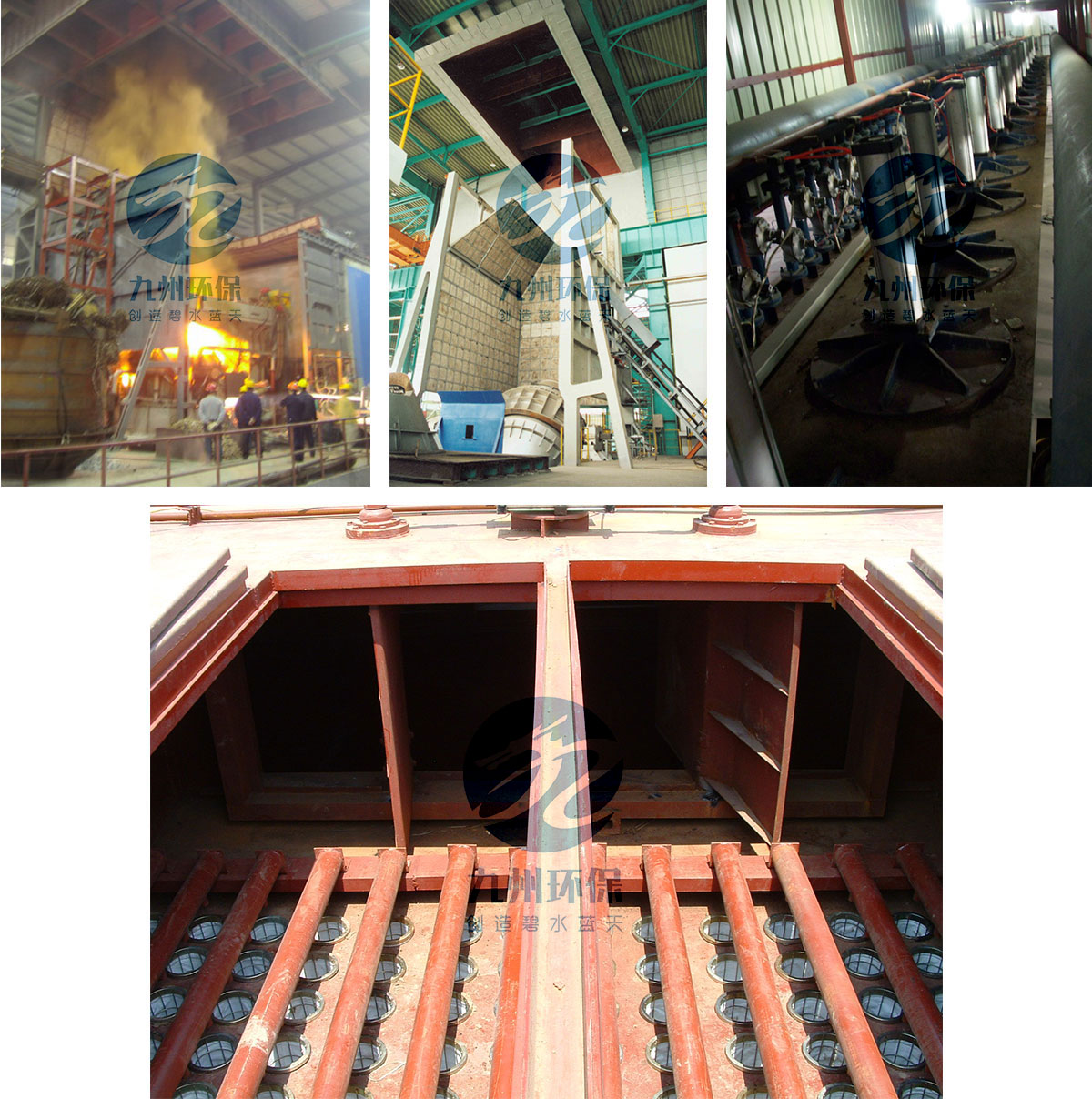

我公司設計制造的電爐屋頂罩除塵系統由JZMC型抗結露長袋低壓脈沖除塵器、除塵管道、引流式屋頂捕集罩、主風機和電控系統等部分組成，其中重要的是引流式屋頂捕集罩。

引流式屋頂捕集罩，又叫天車通過式捕集罩、無障礙式屋頂捕集罩等。雖然叫法不一樣，但其結構形式是大同小異的。

在引流式屋頂捕集罩問世之前，對電爐煙塵捕集的形式多種多樣，較為成熟的有半密閉集煙罩、密閉罩、側吸罩、屋頂罩等罩型。這些罩型都是在特定的歷史條件下產生的，都有一定的存在價值，但這些罩型存在的缺陷是顯而易見的。如單純的屋頂罩雖然不影響操作工人的操作，但易受車間橫向風干擾，且配置的風量很大，需要配備的電機功率也很大，且捕集率不高；半密閉罩雖然配置的風量較小，但在出鋼、加料、扒渣、換電極、修爐等工況時對產生的煙氣、煙塵難以全過程捕集；密閉罩配置的風量可以更小一點，捕集率也較高，但罩內煙氣溫度過高，容易燒損布袋，還嚴重影響電極、水冷電纜等設備的使用壽命；側吸罩配置的風量雖不太大，但捕集率很低。

如何克服它們的缺點，發揮它們的長處，是擺在有使命感的工程技術人員面前的一個課題。我公司技術人員經過反復論證和計算，吸收了屋頂罩全過程捕集煙氣而又不影響冶煉操作的優點，結合了半密閉罩良好的氣流組織和較低的處理風量的優良特性，形成了兩者完美的組合形式——引流式屋頂捕集罩。

引流式屋頂捕集罩主要由屋頂罩、固定式引流板（罩）、移動式引流罩及其它輔助封擋引流板等組成。

引流式屋頂捕集罩的較大亮點便是引流——誘導捕集，也正因為如此，引流式屋頂捕集罩自問世以來，便受到了業內人士的廣泛關注。

這種引流式屋頂捕集罩顯著的優點是：

（1）全過程捕集煙氣，不影響操作。對爐前工操作而言，有罩與無罩基本一樣；

（2）崗位粉塵顯著下降，對天車工而言能見度明顯提高；

（3）捕集效果達95～98%以上，環境質量明顯提高、完全能達到環保標準；

（4）客觀上對電爐大噴、爆炸、噪聲等起到屏蔽保護，有利于安全生產。

（5）和單純的屋頂罩相比，大大降低了能耗。
