技術路線

我公司生產的JZ型濃相氣力輸送系統具有輸送灰氣比高、耗氣量少、輸送速度低、對管道磨損小的特點，既經濟又可靠。廣泛適用于電廠粉煤灰、爐底灰、石灰石粉、水泥、礦粉、糧食等粉粒狀物料的遠距離輸送。該系統主要由壓縮空氣氣源、JZ型氣力發送器、輸送管道、料庫（如灰庫）和電控等部分組成。按其出料位置可分為上引式氣力發送器和下引式氣力發送器。

JZ型氣力發送器的工作原理

JZ型氣力發送器的工作過程分為四個階段：

1、進料階段

出料閥關閉、透氣閥打開、進料閥打開，物料靠重力落入JZ型發送器，JZ型發送器進入進料階段。當發送器內逐漸上升的物料觸及料位計后，料位計發出料滿信號，進料閥和透氣閥自動關閉，完成進料過程。

2、加壓流化階段

進氣加壓閥自動開啟，壓縮空氣進入發送器底部，擴散后穿過流化床，在物料充分流化的同時。發送器內的氣壓上升。

3、輸送階段

當泵內壓力達到一定值時，壓力傳感器發出信號，吹堵閥打開，延時幾秒鐘后，出料閥自動開啟，流化床上的物料流化加強，輸送開始，發送器內物料逐漸減少。此過程中流化床上的物料始終處于邊流化邊輸送的狀態。

4、吹掃階段

當發送器內物料輸送完畢，壓力下降到等于或接近管道阻力時，進氣加壓閥和吹堵閥關閉，出料閥在延時一定時間后關閉。整個輸送過程結束，從而完成一次工作循環。

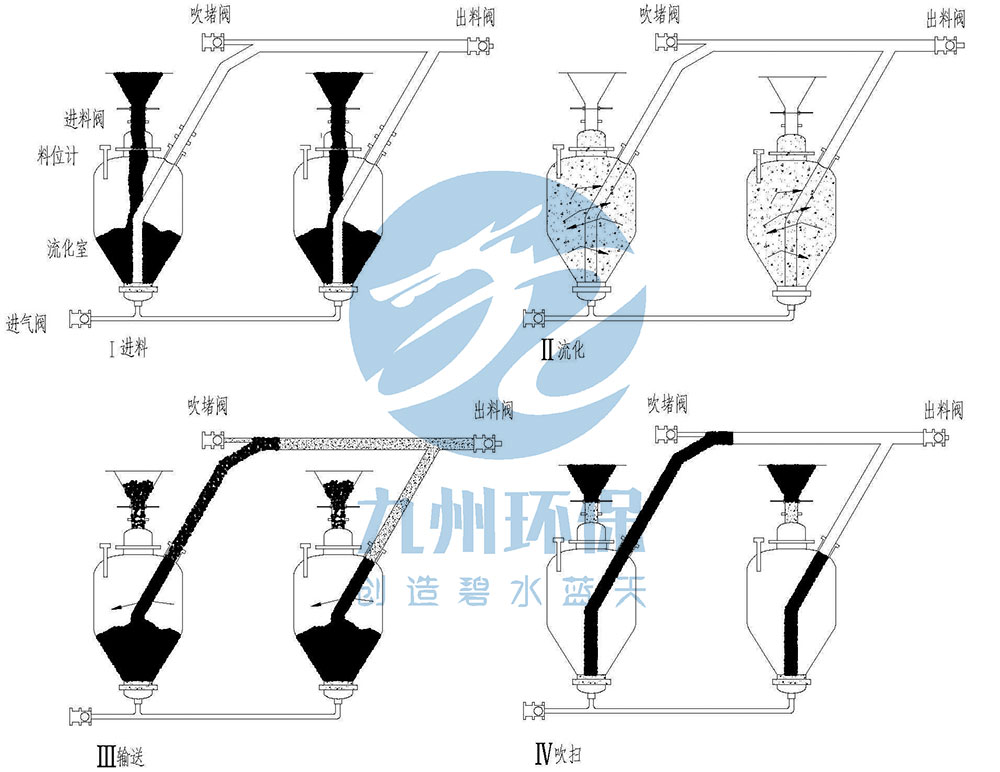

JZ型氣力輸送上引式氣力發送器工作原理圖

JZ型氣力發送器和同類產品及機械輸送設備相比，具有以下優點：

1、灰氣比（混合比）高，輸送管長度在200米以?xún)瓤蛇_40~50以上；

2、工作壓力低（一般在0.1~0.5MPa）、流速低。在提高輸送效率的同時，有效降低了管道的磨損，降低了壓縮空氣的耗量；

3、自動化程度高，操作靈活，利用PLC控制箱可對整個輸送過程實現全自動控制；

4、關鍵部件，如進料閥、出料閥、發送器本體、控制元件等長壽命處理，且按通用規范設計，互換性、通用性強；

5、輸送管路布置靈活，能方便地實現集中、分散、大高度、長距離輸送；

6、由于在密閉管道內輸送物料，機嚴格保證物料品質，使其不受潮、無粉塵汅染、不受氣侯影響，有利于生產和環境保護。

一、壓縮空氣氣源

由空氣壓縮機、前后置過濾器、冷凍干燥機、儲氣罐、管道和閥門等組成，主要為氣力發送器及氣動元件提供優質的壓縮空氣。

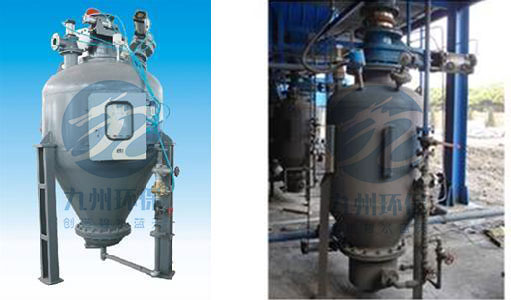

二、JZ型氣力發送器

JZ型氣力發送器接受物料（例如水泥廠生產的水泥、除塵器灰斗卸下的灰等）后，經流化后通過輸送管道送到灰庫。

三、輸送管道

一般地，輸送管道采用厚壁無縫鋼管。輸送距離可達1000米，輸送管道的壽命可達20000小時以上。

四、料庫（如灰庫）

由料庫本體、倉頂（庫頂）除塵器、真空釋放閥、料位機和卸灰設備等組成。

五、電氣控制

由電腦集中控制各種機械元器件動作，并附有手動操作機構。
